内螺纹承插焊锻钢闸阀流体阻力小，启闭所需力矩小，可用于介质在环网管道的两个方向流动，即介质的流动不受限制.全开时，工作介质对密封面的冲蚀比截止阀小。结构简单，制造工艺好，结构长度短。
设计制造标准
设计制造按：API 602、ASME B16.34
连接尺寸按：ASME B1.20.1 和 ASME B16.25
检验和测试按：API 598
性能规范
公称压力：150-800LB
强度试验：1.5xPN
密封试验：1.1xPN
气密封试验：0.6Mpa
阀门主体材料：A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
适用介质：水、蒸汽、油品、硝酸类、醋酸类
适用温度：-29°C-425°C

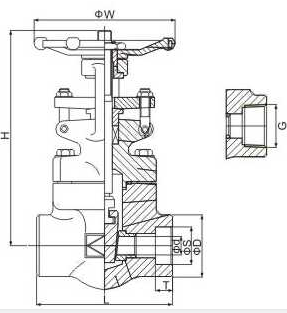

产品结构
主要零件材料
零件名称 | 材料 | |||
阀体 | A105 | A182 F22 | A182 F304 | A182 F316 |
阀座 | A276 420 | A276 304 | A276 304 | A182 316 |
闸板 | A182 F430/F410 | A182 F304 | A182 F304 | A182 F316 |
阀杆 | A182 F6A | A182 F22 | A182 F304 | A182 F316 |
垫片 | 316+柔性石墨 | |||
阀盖 | A105 | A182 F22 | A182 F304 | A182 F316 |
主要尺寸及重量
Z6/1 1H/Y | CLASS150-800 | ||||||||
Size | d | S | D | G | T | L | H | W | |
DN | Inch | ||||||||
1/2 | 15 | 10.5 | 22.5 | 36 | 1/2″ | 10 | 79 | 162 | 100 |
3/4 | 20 | 13 | 28.5 | 41 | 3/4″ | 11 | 92 | 165 | 100 |
1 | 25 | 17.5 | 34.5 | 50 | 1″ | 12 | 111 | 203 | 125 |
1 1/4 | 32 | 23 | 43 | 58 | 1-1/4″ | 14 | 120 | 220 | 160 |
1 1/2 | 40 | 28 | 49 | 66 | 1-1/2″ | 15 | 120 | 255 | 160 |
2 | 50 | 36 | 61.1 | 78 | 2″ | 16 | 140 | 290 | 180 |
