首页 产品专区>闸阀>硬密封闸阀
  • 平板闸阀
  • 平板闸阀

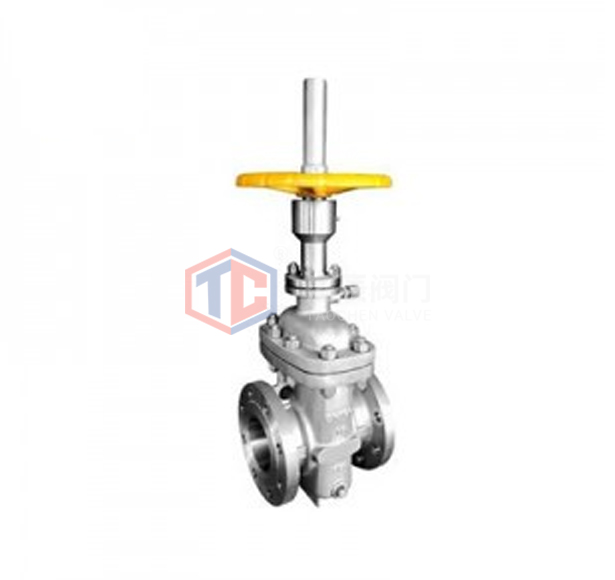

平板闸阀

设计与制造标准:GB/T19672、API 6D

结构长度标准:GB/T 19672、API 6D

连接法兰标准:JB/T79、HG/T20592、ASME B16.5、GB/T 12224、ASME B16. 25

检验与试验标准:GB/T19672、GB/T26480、API6D


产品特点

性能规范

公称压力:1.6、2.5、4.0、6.3Mpa

强度试验:2.4、3.8、6.0、9.5Mpa

密封试验:1.8、2.8、4.4、7.0Mpa,气密封测试:0.6Mpa

阀门主体材料:WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)

适用介质:油、天然气、水、磨蚀性介质

适用温度:-29°C~120°C



产品描述

本系列产品采用新型浮动式密封结构,适用于压力不大于15.0MPa,温度—29~121℃的油气管道,作为介质的控制启闭和调节装置,产品结构设计,选材合适,检测严格,操作方便,防腐、耐磨、抗冲刷能力强,是石油工业理想的新型设备。

1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。

2、闸板设有导向杆,导向精准,密封面喷涂硬质合金,耐冲刷。

3、阀体承载能力高,通道直通。全开时类似于闸板和直管的导向孔,流动阻力小。阀杆采用复合填料,多重密封,密封可靠,摩擦小。

4、关闭阀门时,顺时针转动手轮,闸板向下移动至底部。由于介质压力的作用,进口端的密封座被推向闸板,形成较大的密封比压,从而形成密封。同时,闸板被压向出口端的密封座成为双重印记。

5、由于采用双重密封,易损件可更换,不影响管道工作。这是我公司产品领先于国内外同类产品的重要特点。

6、打开闸门时,逆时针旋转手轮,闸门向上移动,导孔与通道孔相连。随着闸门的升高,通孔逐渐增大。当到达极限位置时,导向孔与通道孔重合,此时完全打开。



产品结构



主要尺寸及重量

DN

L

D

D1

D2

B-F

Z-ΦD

DO

H

H1

50

178

160

125

100

16-3

4-Φ18

250

584

80

65

191

180

145

120

18-3

4-Φ18

250

634

95

80

203

195

160

135

20-3

8-Φ18

300

688

100

100

229

215

180

155

20-3

8-Φ18

300

863

114

125

254

245

210

185

22-3

8-Φ18

350

940

132

150

267

285

240

218

22-2

8-Φ22

350

1030

150

200

292

340

295

278

24-2

12-Φ22

350

1277

168

250

330

405

355

335

26-2

12-Φ26

400

1491

203

300

356

460

410

395

28-2

12-Φ26

450

1701

237

350

381

520

470

450

30-2

16-Φ26

500

1875

265

400

406

580

525

505

32-2

16-Φ30

305

2180

300

450

432

640

585

555

40-2

20-Φ30

305

2440

325

500

457

715

650

615

44-2

20-Φ33

305

2860

360

600

508

840

770

725

54-2

20-Φ36

305

3450

425
