公称压力：PN1.6、2.5、4.0、6.4Mpa
强度试验压力：PT2.4、3.8、6.0、9.6MPa
低压气密封试验压力：0.6MPa
温度：-29℃~150℃
适用介质：Q11F-(16-64)C 水、油品、气；Q11F-(16-64)P 硝酸类；Q11F-(16-64)R 醋酸类
产品结构
主要零件材料
材料名称 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cd8Nr12Mo2Ti |
阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯(PTFE) | ||
填料 | 聚四氟乙烯(PTFE) | ||

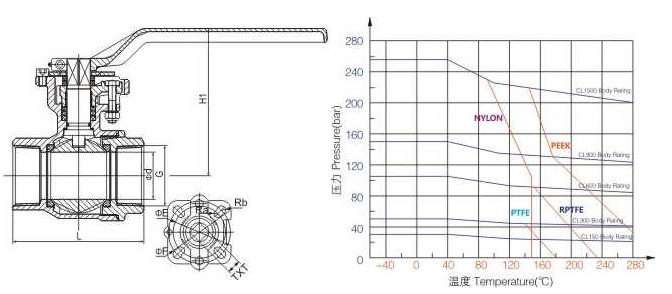

主要外形尺寸
DN | INCH | L | L1 | D | G | W | H | H1 | E | F | TXT |
8 | 1/4″ | 55 | 13 | 11 | 1/4″ | 95 | 48.5 | ||||
10 | 3/8″ | 60 | 13 | 11.5 | 3/8″ | 95 | 48.5 | ||||
15 | 1/2″ | 63 | 13.5 | 15 | 1/2″ | 105 | 54 | 75 | 36 | 42 | 9X9 |
20 | 3/4″ | 73 | 15 | 19.5 | 3/4” | 120 | 65.5 | 81 | 36 | 42 | 9X9 |
25 | 1″ | 84 | 17 | 25 | 1″ | 140 | 72 | 91.5 | 42 | 50 | 11X11 |
32 | 1 1/4″ | 98 | 20 | 32 | 1 1/4″ | 150 | 81 | 100.5 | 42 | 50 | 11X11 |
40 | 1 1/2″ | 105.5 | 21 | 38 | 1 1/2″ | 170 | 96 | 118.5 | 50 | 70 | 14X14 |
50 | 2″ | 120.5 | 23 | 49 | 2″ | 185 | 105 | 125.5 | 50 | 70 | 14X14 |
65 | 2 1/2″ | 152 | 28 | 64 | 2 1/2″ | 220 | 125 | ||||
80 | 3″ | 170.5 | 30 | 77 | 3″ | 270 | 134.5 | ||||
100 | 4″ | 204 | 36 | 99 | 4″ | 315 | 157 |
