薄型法兰、对夹球阀

夹套球阀和夹套保温夹套球阀适用于Class150,PN1.0~2.5MPa,工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为-聚苯)的各种管道,用于切断或连接管道中的介质,选择不同的材料,可适用于水、蒸汽、油、硝酸、醋酸、氧化性介质、尿素等介质。

产品特点

性能规范

公称压力:PN1.6、2.5、4.0、6.4Mpa

强度试验压力:PT2.4、3.8、6.0、9.6MPa

低压气密封试验压力:0.6MPa

适用介质:Q41F-(16-64) )C 水、油品、气体;Q41F-(16-64)P 硝酸类;Q41F-(16-64)R 醋酸类

适用温度:-29°C~150°C

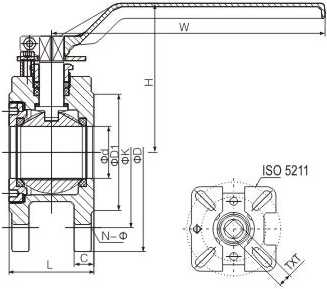

产品结构



主要零件材料


材料名称

Q41F-(16-64)C

Q41F-(16-64)P

Q41F-(16-64)R

阀体

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

阀盖

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

球体

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

阀杆

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

密封圈

聚四氟乙烯 Pdytetrafluorethylene(PTFE)

填料

聚四氟乙烯 Polytetrafluorethylene(PTFE)




主要外形尺寸

PN1.6Mpa

DN

D

L

D

K

D1

C

H

N-Φ

W

ISO5211

TXT

15

15

35

95

65

46

10

65

4-M12

100

F03/F04

9X9

20

20

37

105

75

56

11

70

4-M12

110

F03/F04

9X9

25

25

42

115

85

65

12

80

4-M12

125

F04/F05

11X11

32

32

53

135

100

76

14

90

4-M16

150

F04/F05

11X11

40

38

62

145

110

85

16

96

4-M16

160

F05/F07

14X14

50

50

78

160

125

100

17

104

4-M16

180

F05/F07

14X14

65

58

90

180

145

118

18

110

4-M16

200

F05/F07

14X14

80

76

110

195

160

132

18

130

8-M16

250

F07/F10

17X17

100

90

134

215

180

156

19

145

8-M16

270

F07/F10

17X17

125

100

200

245

210

185

22

210

8-M16

550



150

125

230

285

240

212

22

235

8-M20

650



200

150

275

340

295

268

24

256

12-M20

800
