公称压力：PN1.6、2.5、4.0、6.4Mpa
强度实验压力：PT2.4、3.8、6.0、9.6MPa
高压密封实验压力：1.8、2.8、4.4、7.1 MPa
气密封测试：0.6Mpa
适用温度：-29 ℃~150℃
适用介质：J11H-(16-64)C 水、油品、气；J11W-(16-64)P 硝酸类；J11W-(16-64)R 醋酸类

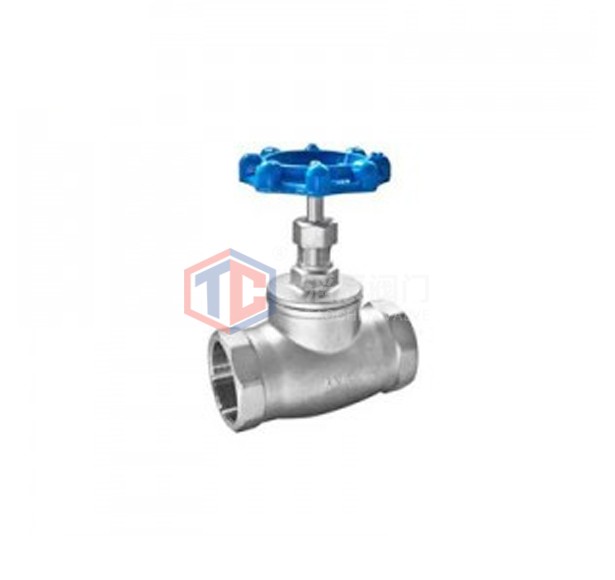

产品结构
主要零件材料
材料名称 | J11H-(16-64)C | J11W-(16-64)P | J11W-(16-64)R |
阀体 | WCB | ZG1Cr18Ni9Ti CF8 | ZG1Cr18Ni12Mo2Ti CF8M |
阀盖 | WCB | ZG1Cr18Ni9Ti CF8 | ZG1Cr18Ni12Mo2Ti CF8M |
阀掰 | ZG1Cr18Ni9Ti CF8 | ZG1Cd8Ni9T i CF8 | ZG1Cr18Ni12Mo2Ti CF8M |
阀杆 | ICr18Ni9Ti 304 | ICr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
密封圈 | 304, 316 | ||
填料 | 聚四氟乙烯 | ||
主要外形尺寸
DN | G | L | E | B | H | W |
8 | 1/4″ | 65 | 15 | 23 | 80 | 70 |
10 | 3/8″ | 65 | 15 | 26 | 80 | 70 |
15 | 1/2″ | 65 | 16 | 31 | 88 | 70 |
20 | 3/4″ | 75 | 18 | 38 | 95 | 70 |
25 | 1″ | 90 | 20 | 46 | 110 | 80 |
32 | 1 1/4″ | 105 | 21.5 | 56 | 123 | 100 |
40 | 2 1/2″ | 120 | 23 | 63 | 135 | 100 |
50 | 2″ | 140 | 24.5 | 76 | 150 | 100 |
65 | 2 1/2″ | 152 | 27 | 89 | 190 | 120 |
80 | 3″ | 175 | 30 | 104 | 210 | 140 |
