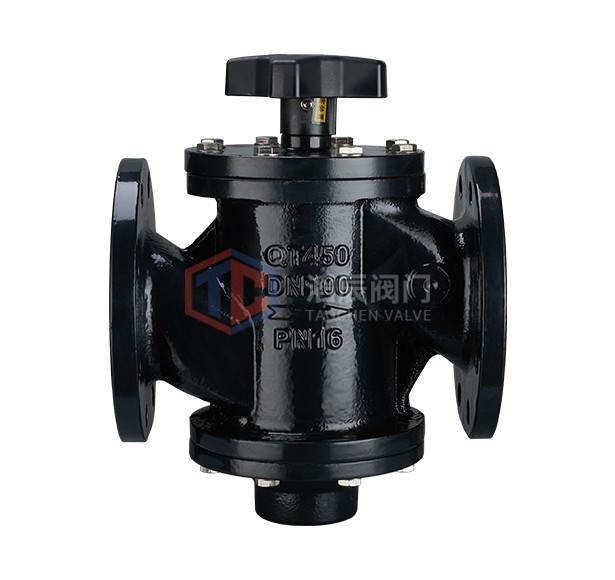

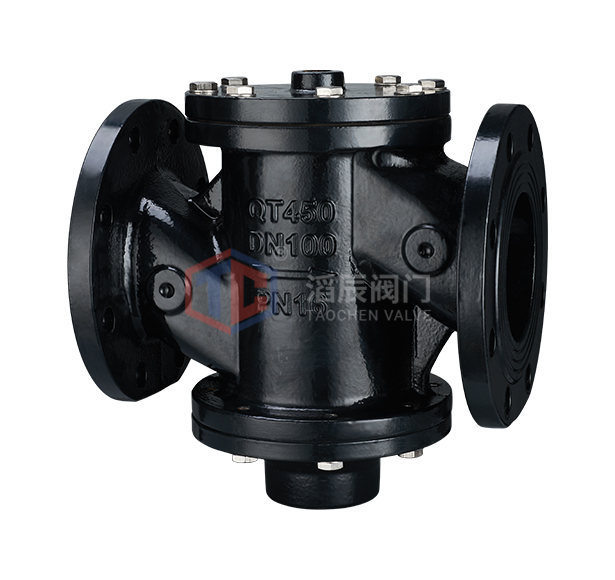

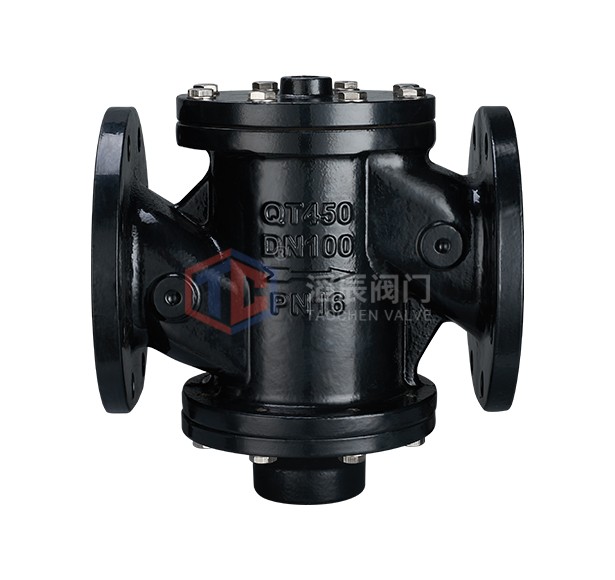

本公司生产的自力式压差控制阀时用开闭式水循环系统(如热水供暖系统、空调冷冻水系统等)的一种自力式调节阀，它到作用是被控环路出现外扰(网络到压力波动)和内扰(内部阻力到改变)时，使被控环路到压差保持恒定，适用于供暖方式采用双管系统的压差控制，保证系统稳定，降低噪音，平衡阻力，消防热网和水力失调。无论时网路压力出现波动，还是被控环路内部的阻力发生变化，自力式压差控制阀均可维持施加与被控环路的压差恒定。
产品特点
阀体：铸铁、铸钢
阀杆：2Cr13或不锈钢
阀瓣：铸钢
膜片：丁睛橡胶
工作原理
按阀体上箭头所示的水流方向安装，DN32~125的要安装在回水管道上，在供水管道上将连通管的安装接头装好，并确认其内孔与供水管相通 (安装接头为1/4管螺纹) ，然后装上连通管，连通管的另一头与阀门上的控制孔相连，DN15~25的要装在供水管道上连通管与回水相通。
技术参数
公称压力PN：1.6/2.5/4.0/6.4
壳体F：PX1.5倍
密封压力：PX1.1倍
适用介质：水、油等非腐蚀性液体
适用温度：0~100°C
产品特点及用途
ZYC自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压力控制，保证系统基本不变：降低噪音，平衡阻力，消除热网和水力失调。
技术参数
型号 | 公称压力 | 壳体实验压力 | 压差控制范围 | |
定压差型 | 可调压差型 | |||
ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa,20KPa,30KPa | 10-30KPa |

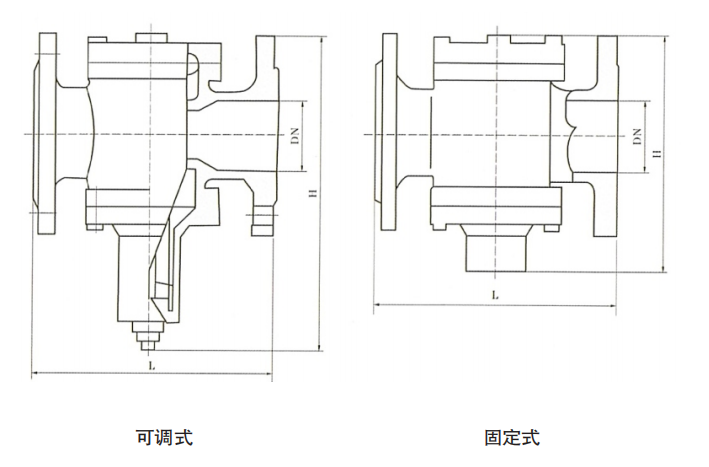

外形尺寸：(法兰连接尺寸按GB4216规定)
DN mm | 连接方式 | L mm | H(mm) | 流量 m/h | 适用介质 | 介质温度 | 主要零 件材料 | |
定压差型 | 可调压差型 | |||||||
15 | 螺纹 | 110 | 95 | 145 | 0.2-1 | |||
20 | 110 | 110 | 150 | 0.3-1.5 | ||||
25 | 115 | 130 | 165 | 0.5-2 | ||||
32 | 法兰 | 130 | 140 | 190 | 1-4 | 水 | 0~100℃ | 阙体、上盖和下盖为铸铁、阀芯为铜, 膜片为尼龙强化橡胶、 弹簧为不锈钢 |
40 | 200 | 190 | 340 | 1.5-6 | ||||
50 | 215 | 205 | 355 | 2-8 | ||||
65 | 230 | 240 | 390 | 3-12 | ||||
80 | 275 | 300 | 500 | 5-20 | ||||
100 | 290 | 350 | 550 | 10-30 | ||||
125 | 310 | 380 | 580 | 15-45 | ||||
