功能：实现管路介质的通断及介质流量控制。
应用区域：应用于商业楼字、公共建筑及城市管网的水系统或通风系统中。可以牢现清节量或开关量控制。
相关行业：水厂及水源工程；环境保护；市改设施；电力及公用事业；建筑行业；钢铁、冶金；造纸行业；食品、饮料等。
产品特点
1、结构简单，操作方便；
2、安装简便，密封性能好；
3、使用寿命长、可靠性高；
4、零件互接性好，标准接口尺寸，灵活配备各种操作机构运行；
5、采用无销无靠背结构，密封更可靠。
工作原理
通过旋转手柄或手轮控制密封嫌板的转动，控制阀门的开启、关闭和调节流量。
技术参数
标准：GB12238-89/EN 593
压力：PN16/PN25
尺寸：DN40-DN1200
温度：-20°C-100°C
阀体：球磨铸铁钢/合金
阀板：球墨铸铁/不锈锅/铝青铜/尼龙涂层
阀杆：不锈钢
阀座：EPDM/NBR/VITON/PTFE等
主要零件材料
阀体 | 阀板 | 阀杆 | 阀座 |
球墨铸铁 | 球墨铸铁 | SS420 | EPDM |
铸钢 | SS304/316/316L | SS316 | NBR |
不锈钢 | 铝青铜 | SS316 L | PTFE |
双相钢 | - | - | VITON |

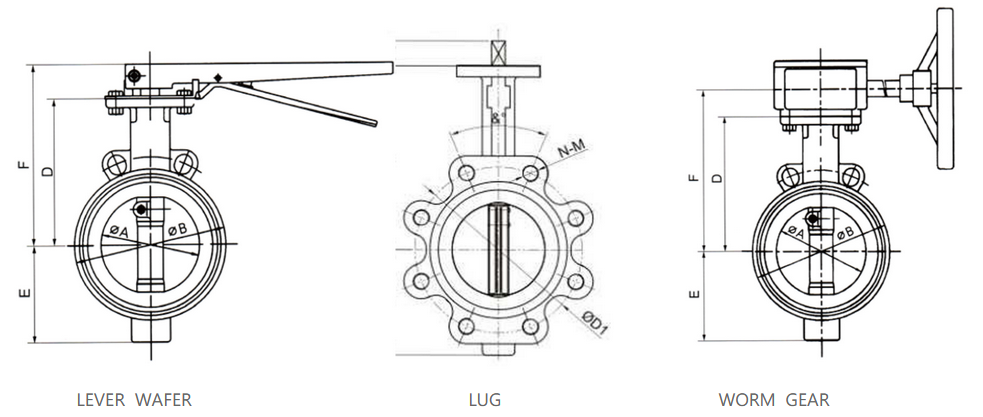

产品结构
主要尺寸和重量
INCH | DN | ΦA | ΦB | D | E | F | NOTE |
2 | 50 | 50 | 105 | 116 | 57 | 147 | 手柄操作或蜗轮蜗杆操作 |
2-1/2 | 65 | 65 | 65 | 121 | 70 | 152 | |
3 | 80 | 80 | 140 | 130 | 76 | 164 | |
4 | 100 | 100 | 155 | 150 | 100 | 181 | |
5 | 125 | 125 | 190 | 162 | 125 | 193 | |
6 | 150 | 150 | 216 | 190 | 140 | 221 | |
8 | 200 | 200 | 271 | 215 | 170 | 251 | 蜗轮蜗杆传动 |
10 | 250 | 250 | 326 | 250 | 202 | 286 | |
12 | 300 | 300 | 376 | 300 | 235 | 338.5 | |
14 | 350 | 325 | 422 | 350 | 248 | 390 | |
16 | 400 | 375 | 483 | 360 | 270 | 443 | |
18 | 450 | 425 | 425 | 400 | 327 | 483 | |
20 | 500 | 475 | 475 | 430 | 355 | 534 | |
24 | 600 | 575 | 575 | 517 | 417 | 638 |
