公称压力：PN1.6、2.5、4.0、6.4Mpa
强度试验压力：PT2.4、3.8、6.0、9.6MPa
低压气密封试验压力：0.6MPa
适用温度：-29℃-150℃
适用介质：Q41F-(16-64)C 水.油.气；Q61F-(16-64)P；硝酸Q81F-(16-64)R 乙酸

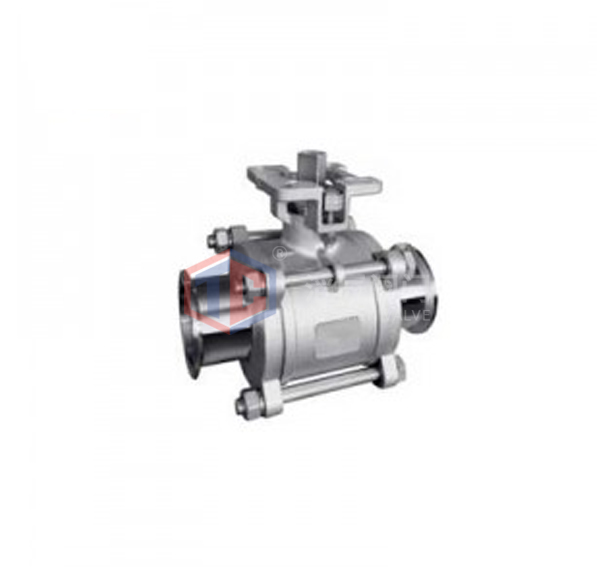

产品结构
主要零件材料
材料名称 | 碳钢 | 不锈钢 | |
阀体 | A216WCB | A351 CF8 | A351 CF8M |
阀盖 | A216WCB | A351 CF8 | A351 CF8M |
球体 | A276 304/A276 316 | ||
阀杆 | 2Cd3 / A276 304 / A276 316 | ||
阀座 | 聚四氟乙烯、聚四氟乙烯 | ||
填料 | 聚四氟乙烯/柔性石墨 | ||
压盖 | A216 WCB | A351 CF8 | |
螺杆 | A193-B7 | A193-B8M | |
螺母 | A194-2H | A194-8 | |

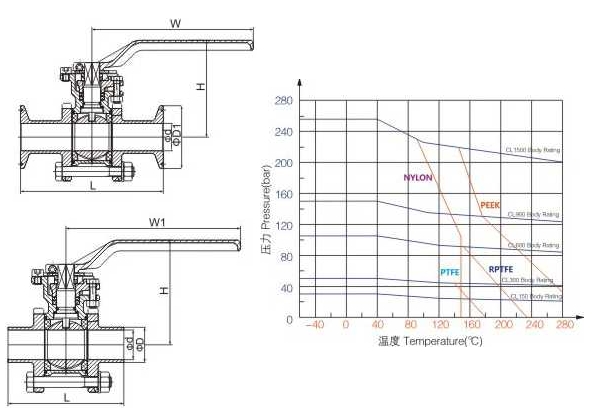

主要外形尺寸
DN | INCH | L | D | D | W | H |
20 | 3/4″ | 155.7 | 15.8 | 19.1 | 130 | 70.5 |
25 | 1″ | 186.2 | 22.1 | 25.4 | 140 | 78 |
32 | 1 1/4″ | 195.6 | 28.5 | 31.8 | 140 | 100 |
40 | 1 1/2″ | 231.6 | 34.8 | 38.1 | 170 | 115.5 |
50 | 2″ | 243.4 | 47.5 | 50.8 | 185 | 125 |
65 | 2 1/2″ | 290.2 | 60.2 | 63.5 | 220 | 134 |
80 | 3″ | 302.2 | 72.9 | 76.2 | 270 | 160 |
100 | 4″ | 326.2 | 97.4 | 101.6 | 300 | 188 |
