日标浮动式法兰球阀,滔辰阀门（苏州）有限公司

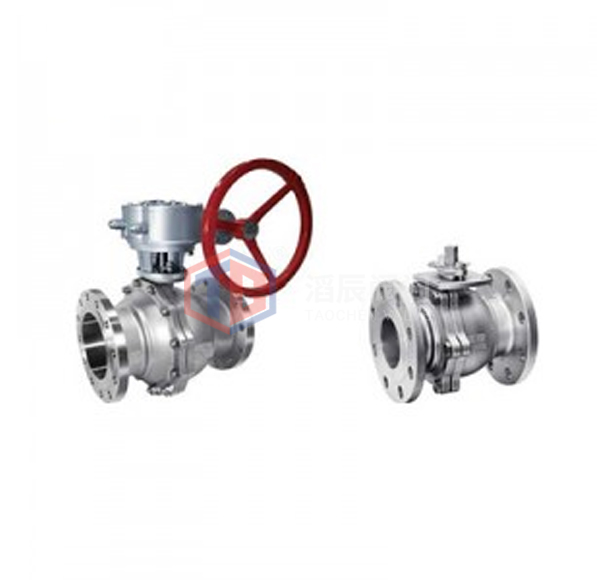

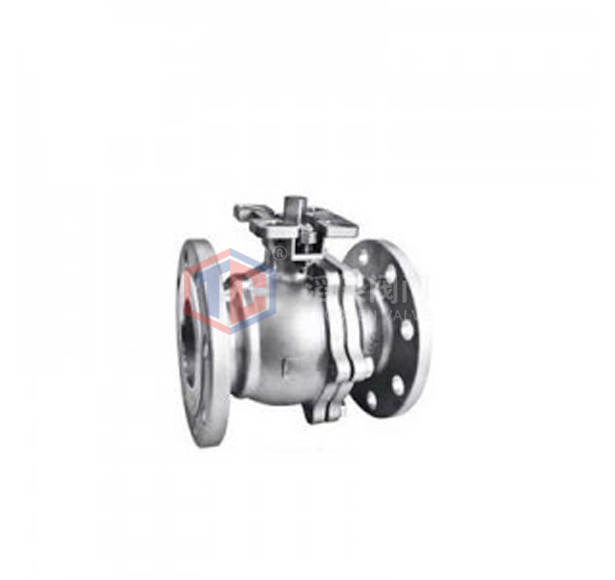

日标浮动式法兰球阀

日标球阀采用分体式结构设计，密封性能好，不受安装方向限制，介质流动可任意；球体与球体之间有防静电装置；阀杆防爆设计；自动压缩填料设计，流体阻力小；日标球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面和球面常处于关闭状态，不易被介质冲蚀，操作维修方便，适用于水、溶剂、酸类、气体等一般工作介质，如日标球阀，也适用于氧气、双氧水、甲烷、乙烯等介质工况，广泛应用于各行业。

在线订购

立即联系我们

上一个

下一个

产品特点

设计标准

技术规范：日标

设计标准：JIS B2071

结构长度：JIS B2002

连接法兰：JIS B2212、B2214

试验与检验：JIS B2003

性能规范

公称压力：10K、20K

强度试验：PT2.4、5.8Mpa

密封试验：1.5、4.0 Mpa

气密封试验：0.6Mpa

阀门主体材料：WCB(C)、CF8(P)、CF3( PL), CF8M (R), CF3M (RL)

适用介质：水、蒸汽、油品、硝酸类、醋酸类

适用温度：-29°C-150°C

产品结构

主要零件材料

材料名称	碳钢	不锈钢
阀体	WCB、A105	CF8、CF3	CF8M、CF3M
阀盖	WCB、A105	CF8、CF3	CF8M、CF3M
球体	304	304	316
阀杆	304	304	316
阀座	聚四氟乙烯、聚四氟乙烯
填料	聚四氟乙烯/柔性石墨
压盖	WCB、A105	CF8

主要外形连接尺寸

(JIS): 10K

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15A	108	95	70	52	12	1	4-Φ15	F03/F04	9X9
20A	117	100	75	58	14	1	4-Φ15	F03/F04	9X9
25A	127	125	90	70	14	1	4-Φ19	F04/F05	11X11
32A	140	135	100	80	16	2	4-Φ19	F04/F05	11X11
40A	165	140	105	85	16	2	4-Φ19	F05/F07	14X14
50A	178	155	120	100	16	2	4-Φ19	F05/F07	14X14
65A	190	175	140	120	18	2	4-Φ19	F07	14X14
80A	203	185	150	130	18	2	8-Φ19	F07/F10	17X17
100A	229	210	175	155	18	2	8-Φ19	F07/F10	22X22
125A	300/356	250	210	185	20	2	8-Φ23
150A	340/394	280	240	215	22	2	8-Φ23
200A	450/457	330	290	265	22	2	12-Φ23
250A	533	400	355	325	24	2	12-Φ25
300A	610	445	400	370	24	2	16-Φ25

(JIS): 20K

DN	L	D	D1	D2	B	T	Z-ΦD
15A	140	95	70	52	14	1	4-Φ15
20A	152	100	75	58	16	1	4-Φ15
25A	165	125	90	70	16	1	4-Φ19
32A	178	135	100	80	18	2	4-Φ19
40A	190	140	105	85	18	2	4-Φ19
50A	216	155	120	100	18	2	8-Φ19
65A	241	175	140	120	20	2	8-Φ19
80A	282	200	160	135	22	2	8-Φ23
100A	305	225	185	160	24	2	8-Φ23
125A	381	270	225	195	26	2	8-Φ25
150A	403	305	260	230	28	2	12-Φ25
200A	502	350	305	275	30	2	12-Φ25
250A	568	430	380	345	34	2	12-Φ27
300A	648	480	430	395	36	3	16-Φ27
