中文
公称压力：PN1.6、2.5、4.0、6.4Mpa
强度试验压力：PT2.4、3.8、6.0、9.6MPa
适用温度：-29℃-150℃
适用介质：Q14/15F-(16- 64)C 水。油。气体；Q14/15F-(16-64)P 硝酸；Q14/15F-(16-64)R 乙酸

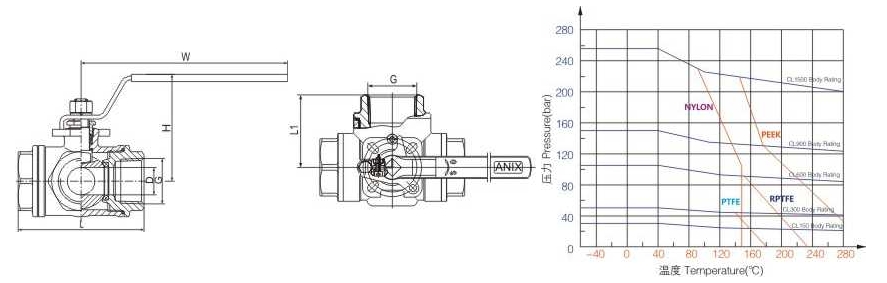

产品结构
主要零件材料
材料名称 | Q14/15F-(16-64)C | Q14/15F-(16-64)P | Q14/15F-(16-64)R |
阀体 | 世界商业委员会 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | 世界商业委员会 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯（PTFE） | ||
填料 | 聚四氟乙烯（PTFE） | ||
主要外形尺寸
DN | G | L | L1 | D | D1 | D2 | D3 | D4 | W | H | H1 |
8 | 1/4″ | 71 | 10 | 110 | 56 | ||||||
10 | 3/8″ | 71 | 12 | 110 | 56 | ||||||
15 | 1/2″ | 74 | 120 | 12 | 9.6 | 21.7 | 25 | 12.7 | 110 | 58 | 62 |
20 | 3/4″ | 88 | 136 | 15 | 15.8 | 21.7 | 25 | 19.1 | 120 | 60 | 64 |
25 | 1″ | 92 | 160 | 20 | 22.1 | 43.5 | 50.4 | 25.4 | 140 | 70 | 89 |
32 | 1 1/4″ | 124 | 25 | 140 | 82 | ||||||
40 | 1 1/2″ | 138 | 182 | 32 | 34.8 | 43.5 | 50.4 | 38.1 | 180 | 95 | 108 |
50 | 2″ | 151 | 216 | 38 | 47.5 | 56.5 | 63.9 | 50.8 | 200 | 100 | 140 |
65 | 2 1/2″ | 180 | 48.5 | 240 | 180 |
