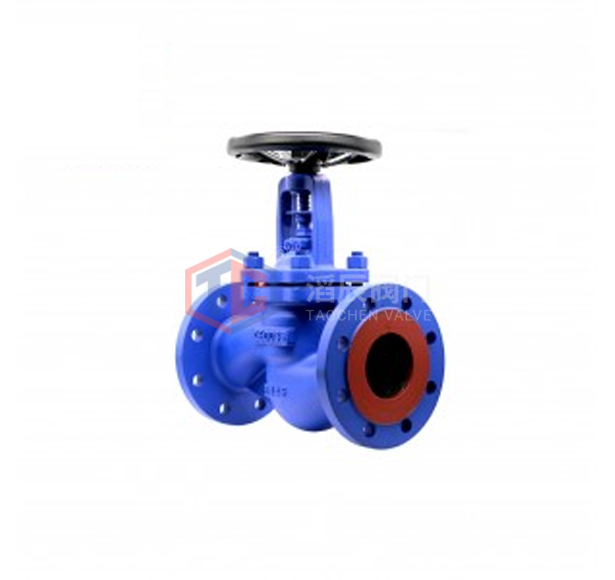

波纹管截止阀

测试：DIN 3352 Parf1 DIN 3230 Part 3 DIN 2401 等级

设计：DIN 3356

面对面：DIN 3202

法兰：DIN 2501 DIN 2547 DIN 2526 FORME BWTO DIN 3239 DIN 3352 Parf1

标志：EN19 CE-PED

证书：EN 10204-3.1B


在线订购 立即联系我们
上一个
下一个
产品特点

产品结构




主要零件材料

PART NAME

MATERIAL

 1

 Boby

 1.0619

1.4581

2

Seat surface

X20Cr13(1) overlay

1.4581 (1)  overlay

3

Disc seat surface

X20Crl3(2) overlay

1.4581 (2)  overlay

4

Bellows

SS304/SS321/SS316L

SS321/SS316L

5

Gasket

S.S. reinforced graphite(4)

S S. reinforced grophite|4|

6

Nuts

C35

A2-70

7

Bolts

CK35

A2-70

8

Pocking

Graphite rings & wiper rings (4)

Graphite rings & wiper rings

9

Gland

10460

X5CrNiMol7-12-2 (2)

10

Bonnet

1.0619

1.4581

11

No rot.Device

X20Q13

S.S

12

Stem

X20Cr13(2)

X5CrNiVk)17-12-2 (2)

13

Yoke Nut

GGG40(3)

GGG40.3

14

Lock Nut

C.S

CS

15

Hondwheel

Steel

Steei

16

Grease Nipple

Cu-Alloy

S. S reinforced graphite



主要尺寸和重量

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

LRF

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

520

580

V

120

140

140

140

160

160

180

200

250

250

350

450

500

500

600

600

H

196

196

205

205

222

224

240

265

350

380

410

550

715

790

950

1030

STROKE

8

8

10

10

15

16

18

22

28

34

40

60

75

85

100

115


DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

LRF/BW

 130

 150

160

180

200

230

290

310

350

400

480

600

730

850

980

noo

D

95

105

115

140

150

165

185

200

235

270

300

360

425

485

555

620

V

140

140

160

160

180

180

200

250

300

350

400

500

500

500

600

600

H

196

196

205

205

222

224

240

265

350

380

410

550

715

790

950

1030

STROKE

 8

8

10

10

15

16

18

22

28

34

40

60

75

85

100

115


DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

LRF/BW

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

1100

D

95

105

115

140

150

165

185

200

235

270

300

375

450

515

580

660

V

140

140

160

160

180

180

200

250

300

350

400

500

500

500

600

600

H

196

196

205

205

222

224

240

265

350

380

410

550

715

790

950

1030

STROKE

8

8

10

10

15

16

18

22

28

34

40

60

75

85

100

115

在线订购
