设计和制造按:API 602、BS 5352、ASME B16.34
连接尺寸按:ASME B16.5
检验和测试按:API 598
性能规范
公称压力：150-1500LB
强度实验：1.5xPN
密封实验：1.1xPN
气密封测试：0.6Mpa
阀门主体材料：A105(C)、F304(P)、F304(PL)、F316( R)、F316L(RL)
适用介质：水、蒸汽、油品、硝酸类、醋酸类
适用温度：-29 ℃~425℃

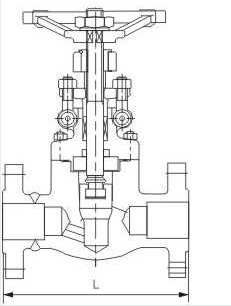

产品结构
主要尺寸和重量
J41H(Y) GB PN16-160
SIZE | 压力 | L(MM) | 压力 | L(MM) | 压力 | L(MM) | 压力 | L(MM) | 压力 | L(MM) | 压力 | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | PN16 | 130 | PN25 | 130 | PN40 | 130 | PN63 | 170 | PN100 | 170 | PN160 | 170 |
3/4 | 20 | 150 | 150 | 150 | 190 | 190 | 190 | ||||||
1 | 25 | 160 | 160 | 160 | 210 | 210 | 210 | ||||||
1 1/4 | 32 | 180 | 180 | 180 | 230 | 230 | 230 | ||||||
1 1/2 | 40 | 200 | 200 | 200 | 260 | 260 | 260 | ||||||
2 | 50 | 230 | 230 | 230 | 300 | 300 | 300 | ||||||
J41H(Y) ANSI 150-2500LB
SIZE | 压力磅级 | L(MM) | 压力磅级 | L(MM) | 压力磅级 | L(MM) | 压力磅级 | L(MM) | 压力磅级 | L(MM) | 压力磅级 | L(MM) | |
in | mm | ||||||||||||
1/2 | 15 | 150LB | 108 | 300LB | 152 | 600LB | 165 | 800LB | 216 | 1500LB | 216 | 2500LB | 264 |
3/4 | 20 | 117 | 178 | 190 | 229 | 229 | 273 | ||||||
1 | 25 | 127 | 203 | 216 | 254 | 254 | 308 | ||||||
1 1/4 | 32 | 140 | 216 | 229 | 279 | 279 | 349 | ||||||
1 1/2 | 40 | 165 | 229 | 241 | 305 | 305 | 384 | ||||||
2 | 50 | 203 | 267 | 292 | 368 | 368 | 451 | ||||||
