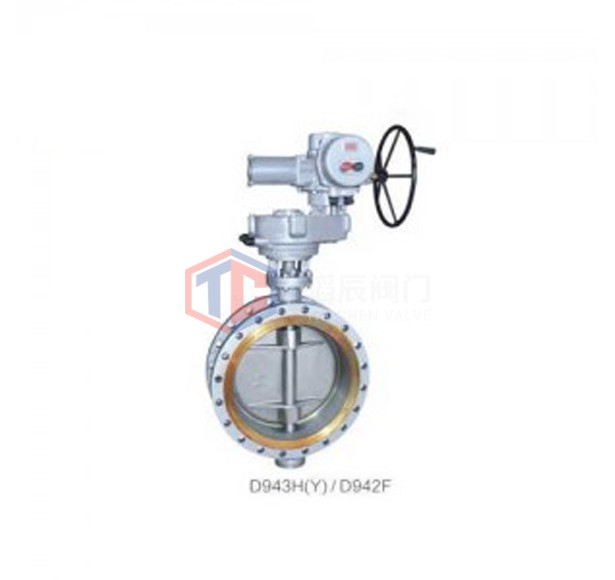

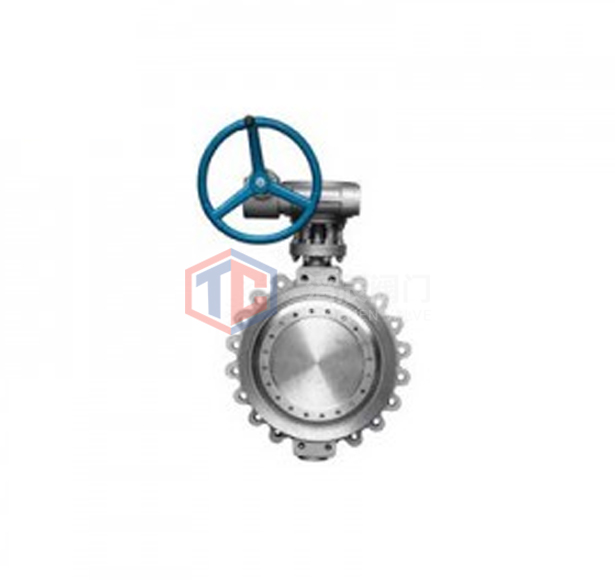

美标法兰、对夹蝶阀（金属密封、四氟密封）

本公司生产的蝶阀除采用传统的中线结构外，还有更先进的三偏心金属硬密封结构，阀体与阀座为连接件，阀座密封面层焊接耐热、耐腐蚀合金材质，蝶板上固定有多层软折密封面，该蝶阀与传统蝶阀相比具有耐高温、操作轻便、启闭无摩擦、随传动扭矩增大关闭密封补偿机构，提高蝶阀密封性能，延长使用寿命等优点。

公司生产的蝶阀已广泛应用于石油、化工、天然气、电力、冶金、轻工和给排水工程等行业的管道上，作为流动和截断介质的阀门。

在线订购 立即联系我们
上一个
下一个
产品特点

产品标准

设计标准：API 609
结构长度：ASME B16.10
连接法兰：ASME B16.5
检验标准：API 598



性能规范

公称压力：Class 150/300
壳体实验：PT3.0, 7.5MPa
低压密封试验：0.6MPa
适用介质：水、油品、气、醋酸类、硝酸类
适用温度：-29° C-425°C



产品结构




主要零件材料

材料名称

碳钢

不锈钢

阀体

WCB

CF8

CF8M

蝶板

WCB

CF8

CF8M

阀杆

13Cr

304

316

阀座

304+柔性石墨

304+柔性石墨

324+柔性石墨

填料

柔性石墨

柔性石墨

柔性石墨



主要尺寸和重量


公称通径

结构长度（标准值）

     外形尺寸（参考值）

                         连接尺寸（标准值）

L

H

H1

D

D1

D2

Zd

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

2″

50

4.25

108

4.33

110

13.58

345

6

152

4.75

120.5

3.62

92

4-19

3″

80

4.5

114

4.92

125

1.96

380

7.5

190

6

152.5

5

127

4-19

4″

100

5

127

5.0

145

16.3.4

415

9

229

7.5

190.5

6.19

157

8-19

5″

125

5.5

140

6.5

165

17.91

455

10

254

8.5

216

7.32

186

8-22

6″

150

5.5

140

6.89

175

21.45

545

11

279

9.5

241.5

8.5

216

8-22

8″

200

6

152

8.26

210

24.21

645

13.5

343

11.75

298.5

10.62

270

8-22

10″

250

6.5

165

9.84

250

27.36

695

16

406

14.25

362

12.75

324

12-25

12″

300

7

178

11.24

285

32.78

830

19

483

17

432

15

381

12-25

14″

350

7.5

190

12.6

320

35.43

900

21

533

18.75

476

16.25

413

12-29

16″

400

8.5

216

13.98

355

38.58

980

23.5

597

21.25

540

18.5

470

16-29

18″

450

8.74

222

14.96

380

40.55

1030

25

635

22.75

578

21

533

16-32

20″

500

9

229

16.34

415

43.7

1110

27.5

699

25

635

23

584

20-32

24″

600

10.5

267

18.7

475

51.37

1305

32

813

29.5

749.5

27.25

692

20-35

30″

750

11.5

292

22.38

580

60.03

1525

38.75

985

36

914

33.75

857

28-35

32″

800

12.5

318

24.8

630

62.1

1585

11.75

1060

38.5

978

36

914

28-42

36″

900

13

330

26.77

680

69.48

1765

46

1168

42.75

1085

40.25

1022

32-42


公称通径

结构长度

外形尺寸

连接尺寸

L

H

H1

D

D1

D2

Zd

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

3″

         80

7.09

180

5.35

136

14.76

375

8.27

210

6.63

168.5

5.00

127

8-22

4″

        100

7.48

190

6.42

163

16.93

430

10.04

255

7.87

200

6.20

157.5

8-22

5″

        125

7.87

200

6.69

170

18.27

464

11.02

280

9.25

235

7.32

186

8-22

6″

        150

8.27

210

6.93

176

18.94

481

12.60

320

10.63

270

8.50

216

12-22

8″

        200

9.06

230

8.70

221

23.94

608

11.96

380

12.99

330

10.63

270

12-26

10″

        250

9.84

250

10.55

268

26.42

671

17.52

445

15.26

387.5

12.76

324

16-29.5

12″

        300

10.63

270

11.46

291

30.47

774

20.47

520

17.76

451

15.00

381

16-32.5

14″

        350

11.42

290

13.19

335

34.92

887

23.03

585

20.26

514.5

16.26

413

20-32.5

16″

        400

12.20

310

14.06

357

37.52

953

25.59

650

22.50

571.5

18.50

470

20-35.5

18″

        450

12.99

330

15.75

400

40.51

1029

27.95

710

24.74

628.5

21.00

533.5

20-35.5

20″

        500

13.78

350

16.85

428

45.59

1158

28.15

715

27.01

686

22.99

584

24-35.5

24″

        600

15.35

390

19.69

500

51.26

1302

36.02

915

32.01

813

27.24

692

24-42

28″

        700

16.93

430

21.22

539

55.63

1413

36.26

921

33.74

857

30.98

787

36-35.5

32″

        800

18.50

470

24.53

623

63.03

1601

41.50

1054

38.50

978

35.51

902

32-42

36″

        900

20.08

510

25.55

649

66.06

1678

46.14

1172

42.87

1089

39.76

1010

32-45

40″

 1000

21.65

550

28.39

721

72.60

1844

50.12

1273

46.89

1191

44.06

1119

40-45
