公称压力：PN1.6、2.5、4.0、6.4Mpa
强度试验压力：PT2.4、3.8、6.0、9.6MPa
高压密封试验压力：1.8、2.8、4.4、7.1 MPa
适用介质：H71/74/76H-(16-64)C 水、油品、气 H71/74/76W-(16-64)P 硝酸类 H71/74/76W-(16-64)R 醋酸类
适用温度：-29~150℃
产品结构
主要零件材料
材料名称 | H71/74/76H-(16-64)C | H71/74/76W-(16-64)P | H71/74/76W-(16-64)R |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀掰 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
密封 | 304,316,PTFE | ||

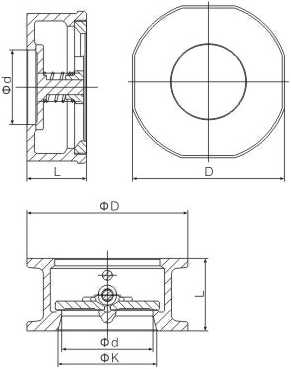

主要外形尺寸
H71主要外形尺寸
公称通径 | D | D | L | |
15 | 1/2″ | 15 | 46 | 17.5 |
20 | 3/4″ | 20 | 56 | 20 |
25 | 1″ | 25 | 65 | 23 |
32 | 1 1/4″ | 32 | 74 | 28 |
40 | 1 1/2″ | 40 | 84 | 31.5 |
50 | 2″ | 50 | 102 | 40 |
65 | 2 1/2″ | 65 | 121 | 46 |
80 | 3″ | 80 | 131 | 50 |
100 | 4″ | 100 | 156 | 60 |
125 | 5″ | 125 | 190 | 90 |
150 | 6″ | 150 | 220 | 105 |
200 | 8″ | 196 | 270 | 140 |
250 | 10″ | 246 | 328 | 146 |
H76主要外形尺寸
公称通径 | L | D | K | D | |
50 | 2″ | 60 | 48 | 50 | 108 |
65 | 2 1/2″ | 67 | 59 | 65 | 128 |
80 | 3″ | 73 | 73 | 80 | 142 |
100 | 4″ | 73 | 92 | 100 | 162 |
125 | 5″ | 86 | 115 | 125 | 192 |
150 | 6″ | 98 | 138 | 150 | 218 |
200 | 8″ | 127 | 186 | 200 | 272 |
250 | 10″ | 146 | 234 | 250 | 330 |
300 | 12″ | 181 | 270 | 300 | 375 |
350 | 14″ | 184 | 315 | 350 | 420 |
400 | 16″ | 191 | 365 | 400 | 483 |
450 | 18″ | 203 | 415 | 450 | 538 |
500 | 20″ | 219 | 465 | 500 | 593 |
600 | 24″ | 222 | 565 | 600 | 697 |
