设计与制造标准:GB/T12234
结构长度标准:GB/T 12221
连接法兰标准:JB/T 79
检验与试验标准:GB/T 26480
性能规范
公称压力:1.0Mpa
强度试验:1.5Mpa
密封试验:1.1 Mpa
气密封试验:0.6Mpa
阀门主体材料:WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、 CF3M(RL)
适用介质:水、蒸汽、油品、硝酸类、醋酸类
适用温度:-29℃~425℃

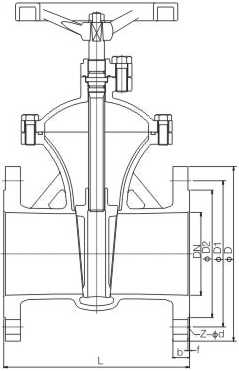

产品结构
主要尺寸和重量
PN10
DN | L | B | D1 | D2 | F | B | Z-ΦD | DO | |||
JB/T | HG/T | JB/T | HG/T | JB/T | HG/T | ||||||
15 | 130 | 95 | 95 | 65 | 45 | 2 | 14 | 16 | 4-Φ14 | 4-Φ14 | 120 |
20 | 150 | 105 | 105 | 75 | 55 | 2 | 14 | 18 | 4-Φ14 | 4-Φ14 | 120 |
25 | 160 | 115 | 115 | 85 | 65 | 2 | 14 | 18 | 4-Φ14 | 4-Φ14 | 140 |
32 | 180 | 135 | 140 | 100 | 78 | 2 | 16 | 18 | 4-Φ18 | 4-Φ18 | 160 |
40 | 200 | 145 | 150 | 110 | 85 | 3 | 16 | 18 | 4-Φ18 | 4-Φ18 | 160 |
50 | 250 | 160 | 165 | 125 | 100 | 3 | 16 | 18 | 4-Φ18 | 4-Φ18 | 200 |
65 | 270 | 180 | 185 | 145 | 120 | 3 | 18 | 18 | 4-Φ18 | 8-Φ18 | 220 |
80 | 280 | 195 | 200 | 160 | 135 | 3 | 20 | 20 | 8-Φ18 | 8-Φ18 | 240 |
100 | 300 | 215 | 220 | 180 | 155 | 3 | 20 | 20 | 8-Φ18 | 8-Φ18 | 280 |
125 | 325 | 245 | 250 | 210 | 185 | 3 | 22 | 22 | 8-Φ18 | 8-Φ18 | 300 |
150 | 350 | 280 | 285 | 240 | 210 | 3 | 24 | 22 | 8-Φ23 | 8-Φ22 | 320 |
200 | 400 | 335 | 340 | 295 | 265 | 3 | 26 | 24 | 12-Φ23 | 12-Φ22 | 400 |
250 | 450 | 405 | 405 | 355 | 320 | 3 | 30 | 26 | 12-Φ25 | 12-Φ26 | 450 |
300 | 500 | 460 | 460 | 410 | 375 | 4 | 30 | 28 | 12-Φ25 | 12-Φ26 | 500 |
