设计标准：ASME B16.34
连接标准：ASME B1.20.1(NPT) DIN2999 & BS21, ISO228/1&ISO7/1
试验与检验：API 598

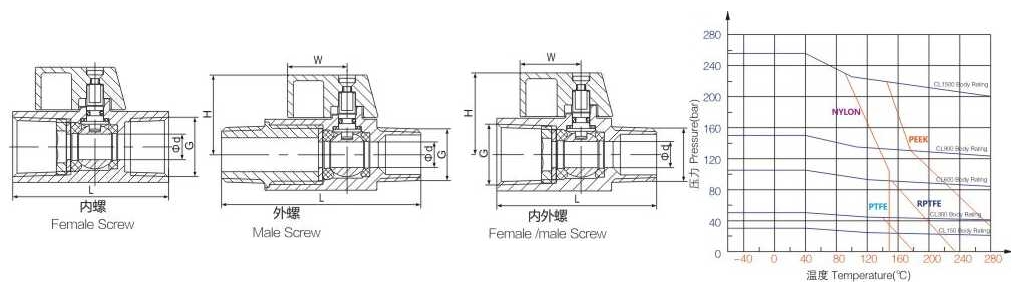

产品结构
主要零件材料
材料名称 | 不锈钢 | 锻钢 | ||
阀体 | A351 CF8 | A351 CF8M | F304 | F316 |
球体 | A276 304/A276 316 | |||
阀杆 | 2Cr13/A276 304/A276 316 | |||
阀座 | PTFE、RPTFE | |||
内螺DN(MM) | G | D | L | H | W |
8 | 1/4″ | 5 | 42 | 25 | 21 |
10 | 3/8″ | 7 | 45 | 27 | 21 |
15 | 1/2″ | 9 | 55 | 28.5 | 21 |
20 | 3/4″ | 12 | 56 | 33 | 22 |
25 | 1″ | 15 | 66 | 35.5 | 22 |
外螺DN(MM) | G | D | L | H | W |
8 | 1/4″ | 5 | 57 | 25 | 21 |
10 | 3/8″ | 7 | 60 | 27 | 21 |
15 | 1/2″ | 9 | 71 | 28.5 | 21 |
20 | 3/4″ | 12 | 72 | 33 | 22 |
25 | 1″ | 15 | 83 | 35.5 | 22 |
内外螺DN(MM) | G | D | L | H | W |
8 | 1/4″ | 5 | 46 | 25 | 21 |
10 | 3/8″ | 7 | 48 | 27 | 21 |
15 | 1/2″ | 9 | 56 | 28.5 | 21 |
20 | 3/4″ | 12 | 56 | 33 | 22 |
25 | 1′ | 15 | 66 | 35.5 | 22 |
