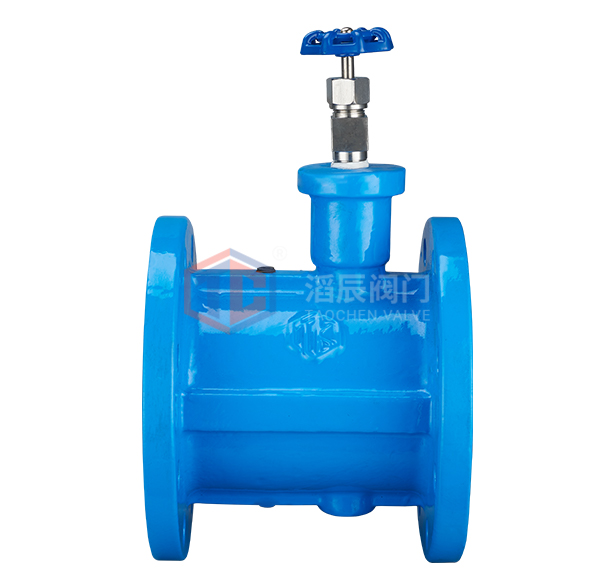

HH46X、HH48X、HH49X微阻缓闭蝶式止回阀主要用于清水、污水、海水等介质的供排水管道上，既能防止介质的倒流、又能有效地限制破坏水锤，安装在水泵出品处保 证管线的使用安全。
主要特点
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
主要技术参数
型 号 | HH49X-10 | HH49X-16 | |
公称压力 | PN1.0MPa | PN1.6MPa | |
公称通径 | DN150~800mm | DN150~800mm | |
密封试验压力 | 1.1MPa | 1.76MPa | |
壳体试验压力 | 1.5MPa | 2.4MPa | |
主要零件材料 | 阀体 | 灰铸铁、球墨铸铁、铸钢 | 灰铸铁、球墨铸铁、铸钢 |
阀 瓣 | 铝青铜 | 铝青铜 | |
阀 杆 | 不锈钢 | 不锈钢 | |
弹 簧 | 不锈钢 | 不锈钢 | |
阀座密封面 | 橡胶 | 橡胶 | |
主要外形连接尺寸
公称通径 (DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | |||
1.0MPa | |||||
L | H1 | H2 | D1 | n-Φd | |
100 | 190 | 110 | 210 | 180 | 8-18 |
125 | 200 | 123 | 220 | 210 | 8-18 |
150 | 210 | 140 | 250 | 240 | 8-23 |
200 | 230 | 168 | 280 | 295 | 12-23 |
250 | 250 | 195 | 310 | 350 | 12-23 |
300 | 270 | 220 | 350 | 400 | 16-23 |
350 | 290 | 250 | 410 | 460 | 16-25 |
400 | 310 | 283 | 490 | 515 | 20-25 |
450 | 330 | 308 | 520 | 565 | 20-25 |
500 | 350 | 335 | 585 | 620 | 20-30 |
600 | 390 | 390 | 640 | 725 | 24-30 |
700 | 430 | 448 | 700 | 840 | 24-34 |
800 | 470 | 505 | 750 | 950 | 28-34 |
900 | 510 | 555 | 810 | 1050 | 28-34 |
1000 | 550 | 610 | 860 | 1160 | 28-34 |
1200 | 630 | 725 | 980 | 1380 | 32-41 |

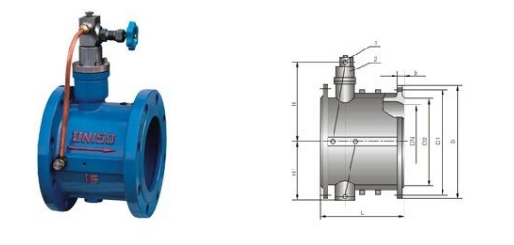

HH49X微阻缓闭蝶式止回阀结构图
